Pembangkit Listrik Tenaga Air Dengan Turbin Pelton

Selasa, 07 September 2010

Video animation generator turbin pelton

Video animation generator turbin pelton

Minggu, 05 September 2010

Video Pelton water turbine, 715 kVA

Video Pelton water turbine, 715 kVA

video generator turbin pelton

Diposkan oleh prytho di 09.13 Tidak ada komentar:

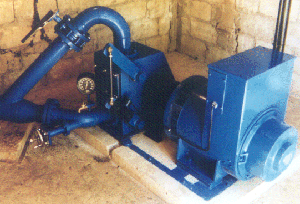

gambar-gambar turbin pelton modern

gambar-gambar turbin pelton modern

GAMBAR TURBIN PELTON DENGAN 4 JET AIR

DISISNI AKAN KAMI SAJIKAN GAMBAR TURBIN PELTON DENGAN 4 JET AIR

I’m seeing allot of referals via google for the ‘hydro turbine’ post, which is a shame because I did not go into any great detail because i posted the story so far here

http://renewableenergy.freeforums.org/viewforum.php?f=12 I’m doing the job for a

friend under the guidance of Hugh Piggot of Hugh Piggott – Scoraig Wind Electric Though I hope to fit one myself when funds (and time) allow, anyway the turbine arrived last week so for anyone interested here’s some pics.

As you can see it’s a ‘pelton wheel’ runner and it has got 4 nozzles, these spray high pressure water onto the wheel which is direct coupled to a 24v altenator. At over £1000 and being imported from the US it’s allot of money, not only is the unit expensive but being low voltage the cable will need to be much thicker than for a high voltage turbine. However in the reliability stakes these are streets ahead of anything else. These particular units are site specific, that is they are set up to your head and flow and under the right conditions can produce going on for 1kw though I think this is going to be delivering 200w. Although this doesn’t sound very much compared to say my 2.5kw ‘Proven’ wind turbine it is 24/7/365 so will produce around around 1500kwh per year which I think is around half what your average household uses.

As I have less head and money! I was thinking of going for one of ‘Navitrons’ Chinese made high head turbines.

http://c-zero.co.uk/page.php?50

The one I had in mind was XJ14-0.3DCT4-Z which at £310 inc vat has got to be worth a try. These units also generate at mains voltage so the cable is considerably cheaper

The base

The base/sump/ outflow or whatever you call it has been on my mind for a while now. The top end where the water enters the pipe is sorted (apart from a few tweaks) the penstock pipe is sorted and I’ve been mulling over the easiest way to make a base for the turbine and a cover for the electrics. The cover I think I’ve sourced ( the old hen house ) but the base has been taxing my brain for weeks. If it were near a track where i could get a Quad to I would just make a concrete one but as it’s quite a way from the track I want to minimise the amount of concrete i have to carry. Today it just came to me in a flash, an old washing machine drum and the base of a manhole which I picked up off the beach about 10 years ago!

I know it doesn’t look very promising but trust me, first thing was to cut the drum to the correct height.

Next step was to split a length of 19mm rubber hose to put round the outside of the drain to act as a seal then push the drum into the drain then drill holes through plastic using holes in drum as a guide for the m5 stainless bolts and nylocs.

Next step was a bit of split 10mm rubber hose for the inner seal and 4 bolts and spacers for the turbine to sit on.

Then all that was required was to bolt it into position.

The valve block is held on by quick release couplings and the turbine by 4 nuts so it’s easy to dismantle and get to the site. The base will only require a little concrete and one of the 110mm outlets will be utillised for run off (only 63mm going in).

Gambar 3D TURBIN PELTON

turbin Pelton digunakan dalam pembangkit listrik tenaga air dengan tekanan air yang tinggi dan jumlah rendah air (gbr. 2). Sebagai turbin air adalah berjalan pada kecepatan tinggi, rotor's geometri dan rotasi yang stabil adalah sangat penting. Pemindaian 3D dimulai dengan tembakan rotor photogrammetric (TRITOP) menggunakan kamera digital profesional (gbr. 3). software TRITOP kemudian memproses gambar dan menghitung posisi tepat dari titik referensi telah diterapkan untuk baling-baling turbin itu.

Fig. 2: Rotor of a Pelton turbine

Sistem Atos pola pinggiran proyek padat pada permukaan pisau dan analisis sarana terlihat dua kamera digital stereo mount dikalibrasi. Selama proses ini, sistem tersebut juga mengukur titik acuan yang tepat terlihat di daerah pengukuran. Berdasarkan benchmark mencatat, analisis data secara otomatis dikonversi mesh titik-titik referensi preset (referensi obyek). Setiap analisis memakan waktu sekitar 2 detik dan - tergantung pada sistem yang digunakan Atos - menghasilkan sampai 4 juta poin yang 3D pengukuran. Dengan demikian, bentuk segmen blade digital dapat ditentukan dengan presisi. Proses analisa diulang sampai pisau turbin telah dicatat dari semua pihak. Referensi umum dari analisis individu ditentukan oleh tingkat TRITOP tetapi dapat disesuaikan dengan kebutuhan saat ini setiap saat. Gambar. 4 menunjukkan data pengukuran 3D scanning rotor. data file terdiri dari jutaan titik-titik 3D menjelaskan secara rinci bentuk pisau masing-masing. Kepadatan normal ke titik pengukuran adalah 10 poin per mm, sesuai dengan jarak sekitar titik pengukuran. 0,3 mm. Jika perlu, Atos sistem dapat dengan mudah disesuaikan untuk memindai kurang lebih titik pengukuran.

Fig. 4: 3D scan result of the Pelton turbine's rotor, created with the ATOS and TRITOP systems

Sebagai model 3D rinci untuk mendeteksi penyimpangan kecil dari geometri ideal rotor. Scan data dari pisau turbin dapat dibandingkan dengan model CAD (jika tersedia), dengan data lain atau pisau dengan mata pisau data dari cermin yang sama (untuk pemeriksaan simetri), lihat ara. 5. Penyimpangan dalam bentuk diwakili dalam warna yang berbeda sesuai dengan skala yang di sisi kanan dalam gambar. Wilayah ini di mana bentuk bilah turbin hingga 2 mm, yang menyimpang jelas terlihat (merah dan biru). Hal ini juga memungkinkan untuk menampilkan dan ekspor hasil pengukuran dengan poin yang lebih sedikit (tipis kumpulan data) atau sebagai bagian dari data sehingga, tergantung pada tugas-tugas yang akan dilakukan, data pengukuran dapat dimuat ke dalam sistem CAD kurang kuat ( Gambar 6)..

Fig. 5: Deviation of the shape of two blades	Fig. 6: Segment of the turbine rotor, displayed as thinned data set

sejarah singkat turbin pelton tipe kuno

Lester Pelton menciptakan jenis turbin air bebas-jet Pelton disebut roda atau turbin Pelton. Lester Pelton lahir tahun 1829 di Vermillion, Ohio. Pada tahun 1850, ia berimigrasi ke California selama waktu demam emas. Pelton hidup sebagai seorang tukang kayu dan sebuah millwright. Pada waktu itu ada permintaan yang besar untuk sumber daya baru untuk menjalankan mesin dan pabrik fasilitas yang diperlukan untuk memperluas tambang emas. Banyak tambang tergantung pada mesin uap, tapi keterbatasan pasokan diperlukan dari kayu atau batubara. Apakah pembangkit listrik tenaga air melimpah dari sungai gunung berlari cepat dan air terjun. Waterwheels yang telah digunakan untuk listrik pabrik tepung, bekerja terbaik di sungai besar dan tidak bekerja dengan baik pada sungai bergerak lebih cepat dan kurang berani pegunungan dan air terjun. Apa yang berhasil adalah roda turbin air baru dengan secangkir digunakan sebagai pengganti panel datar. Desain tengara pada roda Pelton turbin air sangat efisien. P.

David Stern menulis dalam artikelnya NASA "Dari Stargaz

Pada bagian kiri Anda dapat melihat gambar paten untuk paten 1889 dikeluarkan untuk roda Pelton Lester untuk suplai air meningkat. Pada 1883, turbin Pelton telah memenangkan kompetisi untuk impeller turbin yang paling efisien yang dimiliki oleh perusahaan pertambangan di Idaho Grass Valley, California. Pelton telah terbukti efektif 90,2%, dan turbin pesaing terdekat adalah efektif hanya 76,5%. Pada 1888, Lester Pelton membentuk masyarakat Pelton Water Wheel di San Francisco dan mulai produksi massa air turbin baru. Turbin Pelton impeller menetapkan standar, sampai denyut nadi roda Turgo diciptakan oleh Eric Crewdson pada tahun 1920. Namun, roda Turgo pulsa adalah desain perbaikan berdasarkan turbin Pelton. The Turgo lebih kecil daripada Pelton dan lebih murah untuk memproduksi. Dua sistem penting lainnya termasuk Tyson turbin pembangkit listrik tenaga air dan turbin Banki (juga dikenal sebagai turbin Michell). Hydropower tenaga air mengubah energi aliran air menjadi listrik atau hidro

Pembangkit Listrik Tenaga Air Dengan Turbin Pelton

Sebuah turbin Pelton juga merupakan turbin impulse, tetapi dalam jenis turbin hub dikelilingi oleh serangkaian cangkir atau ember yang menangkap air. Bucket dibagi menjadi dua bagian sehingga wilayah pusat tidak bertindak sebagai tempat kematian tidak dapat mengalihkan air dari jet mendekat. The cutaway di bibir bawah berikut memungkinkan ember untuk bergerak lebih lanjut sebelum memotong jet mendorong ember di depannya. Hal ini juga memungkinkan pintu masuk halus ke dalam seember air jet.

teori turbin air PDF
